FROM DRAWING TO WORKFACE

Tables & formwork

Inspect table placements, teach assembly definitions, and track reusable equipment.

Drawing placements17Not unique physical inventory
Table types10
Size references3
Reviewed assemblies0
Astor Club Westhaven · layout

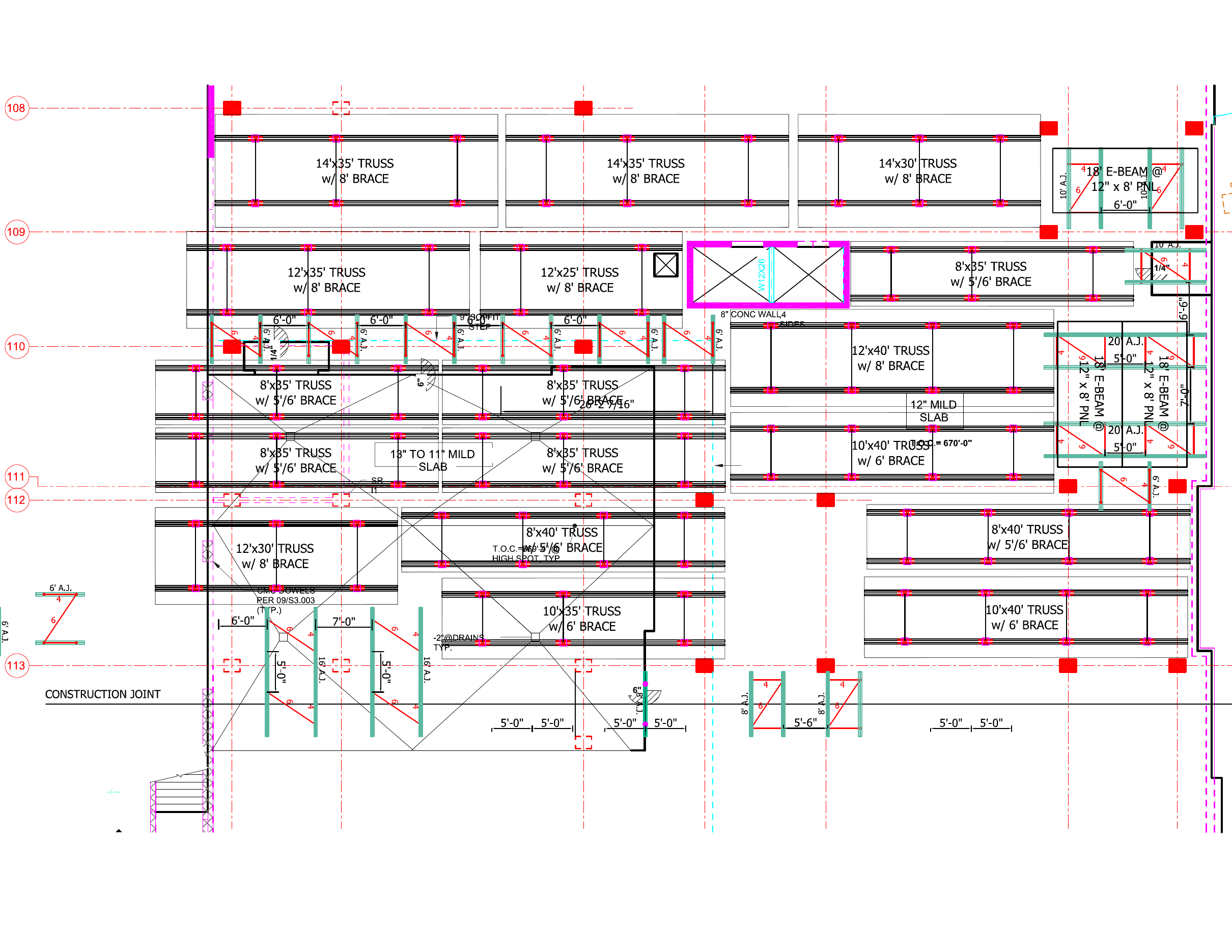

Astor Club Westhaven original formwork plan

Table library · sizes & quantities

Dimensions from source labels; recipes are separately reviewed
8 × 35 ftDetail needed

5 drawn placements

Brace: 5 or 6 ft

8 × 40 ftReference supplied

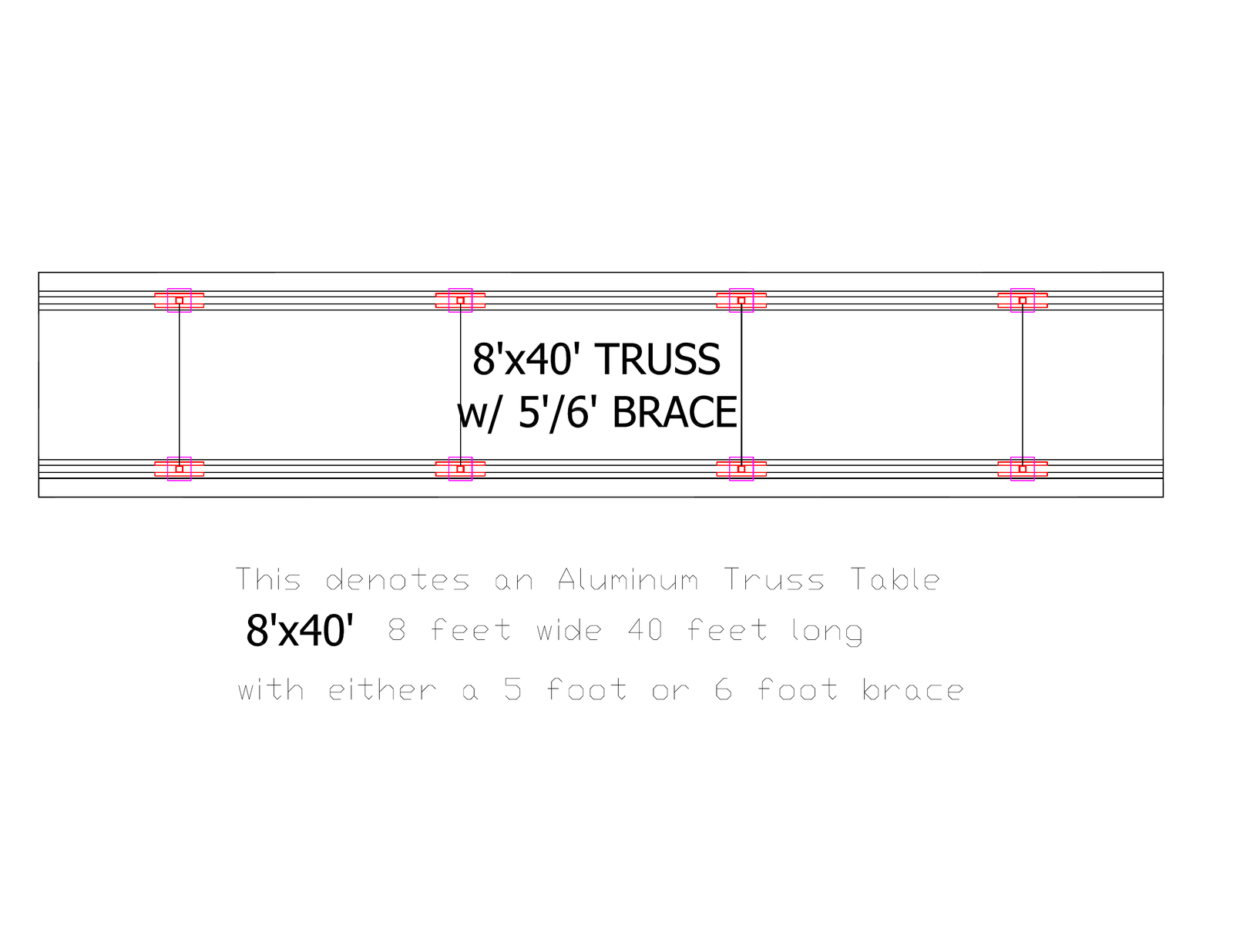

8 by 40 table identification reference

2 drawn placements

Brace: 5 or 6 ft

10 × 35 ftReference supplied

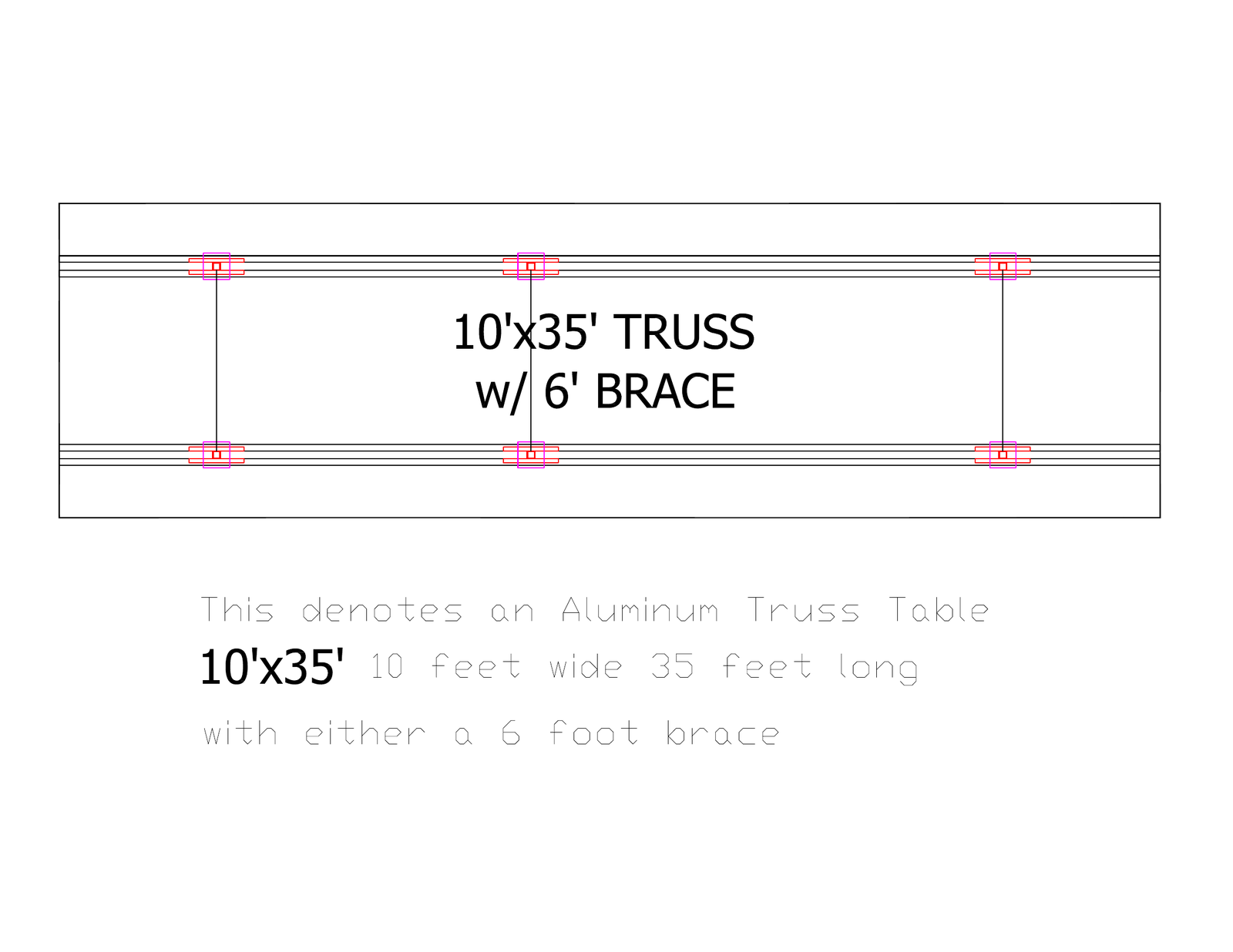

10 by 35 table identification reference

1 drawn placements

Brace: 6 ft

10 × 40 ftDetail needed

2 drawn placements

Brace: 6 ft

12 × 25 ftDetail needed

1 drawn placements

Brace: 8 ft

12 × 30 ftReference supplied

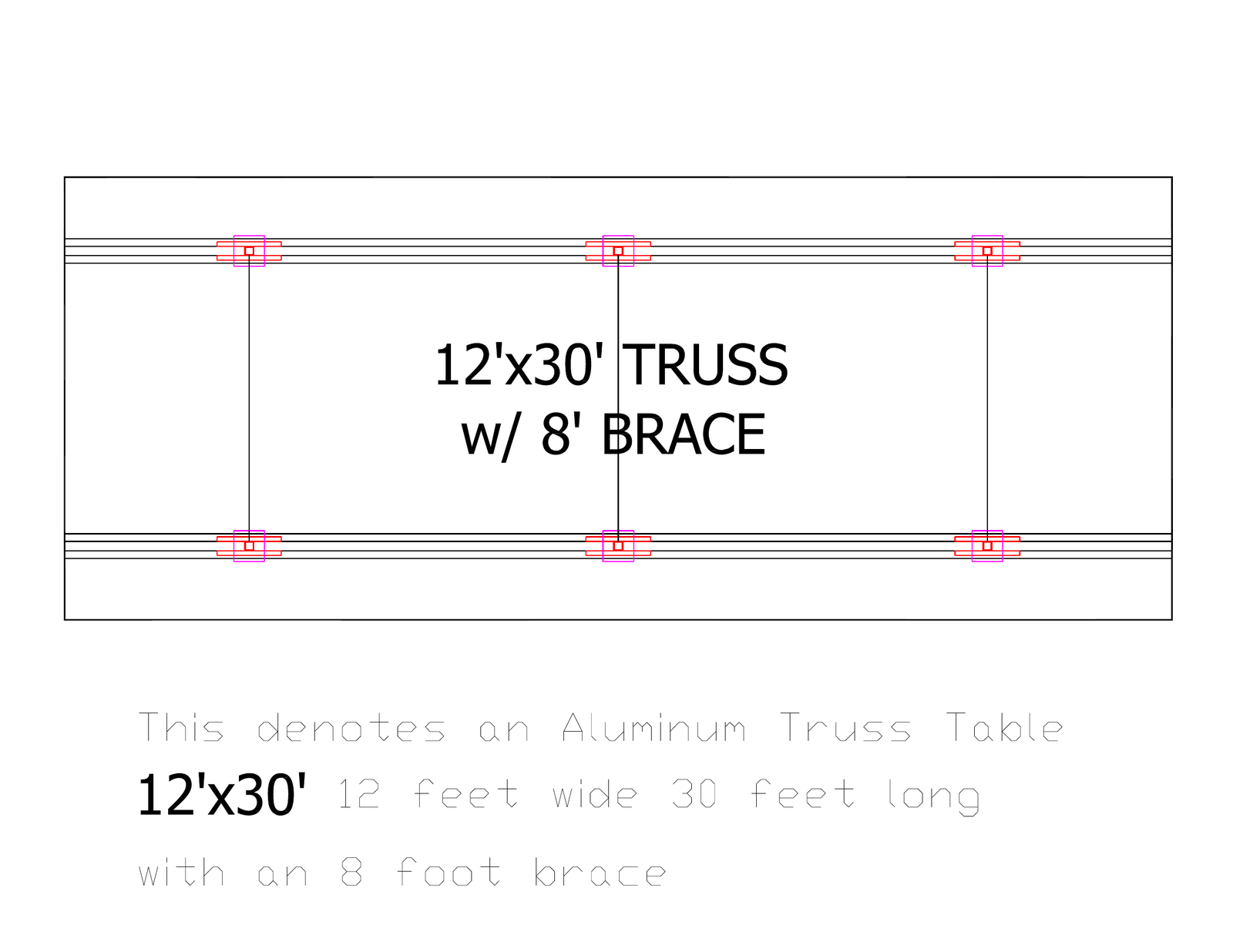

12 by 30 table identification reference

1 drawn placements

Brace: 8 ft

12 × 35 ftDetail needed

1 drawn placements

Brace: 8 ft

12 × 40 ftDetail needed

1 drawn placements

Brace: 8 ft

14 × 30 ftDetail needed

1 drawn placements

Brace: 8 ft

14 × 35 ftDetail needed

2 drawn placements

Brace: 8 ft
